25噸超低溫空氣源熱泵熱水器工程北京龍城瑞豪酒店案例
一、項目簡介
龍城瑞豪賓館位于北京市房山區良鄉長虹小區甲2號，六層營業面積，共10000多平方米，地理位置優越，南鄰107國道，北靠長虹小區，比鄰良鄉城鐵南關站，交通極為便利。龍城瑞豪賓館建筑設計新穎、裝修豪華，設有多功能會議室及豪華舒適、清新典雅的房間200余間。
項目要求：每天產熱水25噸，水溫50℃用以滿足客房+餐廳等環境用水
二、 方案設計原理及可執行性
本項目以空氣為能源，采用高效魯禹超低溫空氣源熱泵機組。機組運行環境溫度-20-45℃。不銹鋼保溫儲水箱，容量為25立方。配備LYK71RD機組4臺；
1、超低溫空氣源熱泵機組技術參數：
型號： LYK71RD
額定電壓：380V/50HZ
額定功率：18.7KW
產水量： 2200L/H
制熱量： 75KW（環境溫度7度）
外形尺寸: 2100*1100*2000
接管尺寸: DN65
制冷劑： 404A
蒸發器: 高效波紋式同軸套管
冷凝器: 采用高效銅鋁翅片
出風形式: 頂出風
工作環境: -20℃—45℃

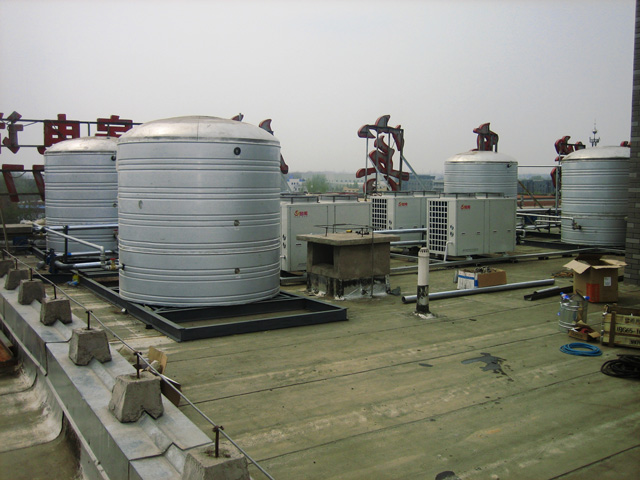

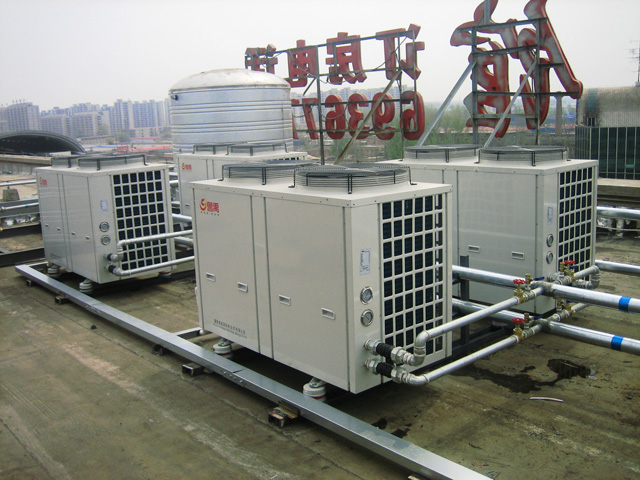

2、超低溫空氣能熱水器安裝圖：
3、超低溫空氣能熱水器的原理：
（1）熱泵機組通過空氣中的熱交換提取熱能，達到制熱的目的。
(2)用較少的電能換取最大量的空氣熱能。
（3）熱泵機組通過空氣的熱交換，把低品位的熱量換成高品位的熱能。從而達到冬季為建筑采暖的效果。
（4）20噸保溫水箱在底部1/3處做一隔板，電磁閥啟動自來水水平進入水箱的底部進行上水，熱水出口在水箱的中部，當熱水放出水箱的1/3處時冷水自動補充，直到水箱水滿補水自動停止。在水箱的中部放一熱泵的出水感溫探頭，在水箱的底部放一熱泵進水的感溫探頭，當水箱底部的水溫低于設定的溫度時熱泵自動啟動，當熱泵把水加熱的設定的溫度時熱泵自動停止工作，從而保證了熱水溫度的恒溫性。
（5）緩沖水箱保護系統安全，防止液擊，管道系統膨脹損壞設備。
三、經濟分析
熱泵與常用能源產熱水費用參考
星級賓館每天需要50度生活熱水大約為60噸
|
采暖方式 |
燃料價格 |
熱比值 |
出水溫度℃ |
熱水全年運行費用 |
|
燃氣供熱 |
2．05元/㎡ |
75% |
50℃ |
26.11萬元/年 |
|
電鍋爐 |
0．48元/度 |
95% |
50℃ |
76.27萬元/年 |
|
熱泵機組 |
0．48元/度 |
220% |
50℃ |
19.06萬元/年 |
以上數據僅供參考
運行費用估算：
1. 冬季的運行費用：北京冬季按125天計算，機組在-7度的環境溫度下的發熱量是49KW.
25噸冷水溫度提升40度（從10℃提升到50℃）需要的熱能為25*40*1.163=1163KWH。熱泵工作的時間為1163/49*4=6小時，電的消耗為6*18.7*4=444KWH。每度電按0.8元計算，每天的費用是444*0.8=355元，冬季的運行費用是355*126=44800元。
2.其他的季節的運行費用（冷水溫度仍以10℃為基數計算），機組在環境溫度20度的情況下的發熱量為75KW，熱泵工作時間為1163/75*4=4小時，電的消耗為4*18.7*4=300KWH，每天的運行費用300*0.8=240元，春夏秋按240天計算，則運行費用為240*240=57600元。因此，全年的運行費用是57600+44800=10.24萬元。
